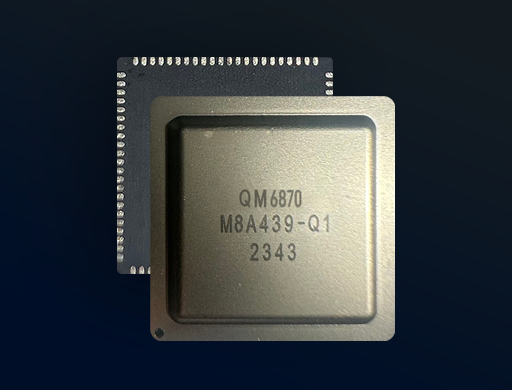

QM6870芯片
产品概述
- QM6870 是面向NVR、广告机、电子白板、NAS存储等安防、高端显示及存储领域而推出的八核心高性能芯片，集成了强悍的多码流H.264/H.265/JPEG视频压缩编解码器；集成G52 GPU；支持图像对比度、色彩饱和度调整，支持最多16个OSD窗口叠加等多种图像处理算法；支持HDMI/VGA/CVBS视频输出接口，最大支持8K视频输出，为客户提供专业级的视频图像质量。芯片支持5个SATA接口及2个PCIe接口，满足超大容量存储需求。
产品亮点
- 完善的多媒体编解码
支持H.265/H.264&JPEG 多码流编解码，
64x720p/32x1080p/2x32M(8K)@30fps H.265/H.264 解码
+4x1080p@30fps H.265/H.264 编码
+4x1080p@30fps JPEG 编解码
- 强大的安全引擎
硬件实现AES/ECB/CBC/OFB/CFB/CTR/DES/3DE加解密算法
硬件实现RSA2048/4096加解密算法
硬件实现HASH(SHA1/SHA256/384/512/HMAC-SHA256算法)
- 丰富的互联接口
支持2×1000M Ethernet，支持 RGMII, RMII, MII 三种接口模式
支持外挂WIFI/BT、4G/5G等互联模块
支持1×USB 3.0 HOST Device 接口，支持HUB功能
支持2×USB 2.0 HOST Device 接口，支持HUB功能
支持5×SATA3.0，2×PCIe3.0，1×SPI，2×I2C，3×I2S/PCM，1×IR，GPIO 4×UART 接口，其中2个支持 4 线
支持 eMMC5.1 接口
- 图形硬件加速
mali G52 GPU双核
支持 OpenGL ES 1.1，2.0，3.2
支持 OpenCL 2.0 full profile
支持 Vulkan 1.0，1.1
支持 INT8
- HDMI/VGA高清显示
支持1个HDMI2.1,1个HDMI2.0高清输出接口
支持2个VGA高清输出接口
支持两组非同源输出(HDMI0/VGA0为一组同源，HDMI1/VGA1为一组同源)
支持1个CVBS 标清输出接口
- 多路高清NVR
支持多路高清（8K/8M/4M/1080p/720p）NVR
功能模块图
应用
广告机
NAS
电子白板
